Automatik Inline-Magnetfilter AIM

Automatik Inline-Magnetfilter AIM

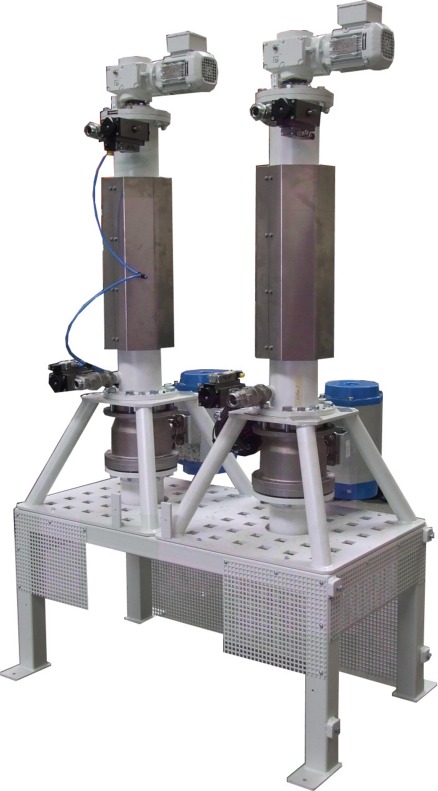

Automatik Inline-Magnetfilter AIM komplett in verschiedenen Edelstahlausführungen lieferbar!

Für weitere Informationen nehmen Sie Kontakt mit uns auf:

Zum Anfrageformular

Verwendung

  • zum Abscheiden von ferromagnetischen und paramagnetischen Partikeln aus Flüssigkeiten
  • zur filterhilfsmittelfreien Vollstromfiltration von Flüssigkeiten
  • zum Abscheiden von Feinstpartikeln im Bypass zu Reinflüssigkeitsbehältern (Badpflege)

Einsatzbereiche

  • Abschreck-, und Kühlflüssigkeiten
  • Waschlaugen
  • Öle, Kühlschmiermittel
  • Wasser

Merkmale

  • Sehr energieeffizient aufgrund des geringen Druckverlustes und der Verwendung von Hochleistungs-Permanentmagneten
  • Für Flüssigkeitsmengen bis 180 l/min je nach Ausstattung und Einsatzbereich
  • Abscheidung 2-2000µm je nach Einsatzbereich
  • Durch die Rotation der Flüssigkeit innerhalb des Filtergehäuses werden die Partikel, zusätzlich zur Magnetkraft, in Richtung der Magnete beschleunigt!
  • Hervorragende Abscheidung da die Partikel sich sehr lange im Magnetfeld aufhalten
  • Bei der Abscheidung von Feinstpartikeln magern Emulsionen nicht aus. Additive verbleiben im Medium.
  • Magnete kommen mit dem Medium nicht in Berührung!
  • Anteile von unmagnetischen Partikeln können in den magnetischen Schlämmen eingebunden und ausgetragen werden
  • Vollautomatische Abreinigung
  • Ausführungen mit Schlammablass in Filter, Container oder Förderer verfügbar!

Optionen

  • Elektr. Steuerung
  • Schlammaufbereitung mit Filtersystemen
  • Schlammsammlung mit Containern
  • Abtransport des Schlammes mit Fördersystemen
  • Versorgungspumpen
  • Ausführungen nach Firmenvorschriften möglich
  • Untergestelle

Fragen und Antworten (FAQs) zu Automatik-Inline-Magnet-Filter AIM

Was ist der automatische Inline‑Magnetfilter Typ AIM?
Der Inline‑Magnetfilter AIM ist ein 2012 entwickeltes und patentiertes Filtersystem zur effizienten Abscheidung ferromagnetischer Partikel aus dünnviskosen Flüssigkeiten. Er arbeitet vollständig ohne Filterhilfsmittel und benötigt keine zusätzliche Energie.

Wie funktioniert die Abscheidung der Metallpartikel im AIM‑Filter?
Die Partikelabscheidung erfolgt durch eine Kombination aus:

  • sehr langer Verweilzeit der Partikel im Magnetfeld
  • Zentrifugalkräften, die die Bewegung der Partikel zu den Magneten verstärken

Die abgeschiedenen Partikel lagern sich an der Innenseite eines Edelstahlrohres an.

Ist der AIM‑Magnetfilter selbstreinigend?
Ja. Der Filter verfügt über eine automatische Selbstreinigung. Die Reinigung erfolgt durch die Rotationsbewegung des Leitapparats, während Ventile den Zufluss stoppen und die Entleerung steuern. Während dieser kurzen Reinigungsphase ist die Abscheidung unterbrochen.

Welche Partikelgrößen können abgeschieden werden?
Der AIM‑Filter kann – abhängig von Partikelform, Magnetisierbarkeit, Verweilzeit und Viskosität – Partikel von 2 bis 2000 µm zuverlässig entfernen.

Benötigt der Inline‑Magnetfilter zusätzliche Energie oder Filterhilfsmittel?
Nein. Der AIM‑Filter arbeitet filterhilfsmittelfrei und benötigt keine externe Energiequelle zur Abscheidung. Dadurch ist er besonders wartungsarm und wirtschaftlich.

Wie kann der abgeschiedene Schlamm entsorgt oder recycelt werden?
Der ausgetragene Schlamm ist frei von Filterhilfsmitteln und kann daher deutlich einfacher recycelt oder weiterverarbeitet werden.

Für welche Anwendungen eignet sich der AIM‑Magnetfilter?
Typische Einsatzbereiche sind:

  • Feinstreinigung
  • Badpflege
  • Schutzfilter für dünnviskose Medien

Welche Magnettechnologie wird im AIM‑Filter eingesetzt?
Der Filter nutzt Neodym‑Magnete, die nicht mit dem Medium in Kontakt kommen. Dadurch können je nach Anwendung unterschiedliche Edelstahlqualitäten verwendet werden.

Kann der AIM‑Filter in geschlossene Rohrsysteme integriert werden?
Ja. Der AIM‑Magnetfilter ist für geschlossene Verrohrungssysteme ausgelegt. Für offene, drucklose Systeme eignen sich alternativ unsere Magnetwalzenfilter.

Welche Vorteile bietet der automatische Inline‑Magnetfilter gegenüber klassischen Filtersystemen?
Der AIM‑Filter bietet unter anderem:

  • keine Verbrauchsmaterialien
  • geringsten Wartungsaufwand
  • hohe Abscheideleistung auch bei sehr kleinen Partikeln
  • einfache Schlammaufbereitung
  • energieeffizienten Betrieb



Änderungen vorbehalten!
